90°网络配线架安装方法是什么?

    2020-06-22 浏览量: 来源:英曼集团

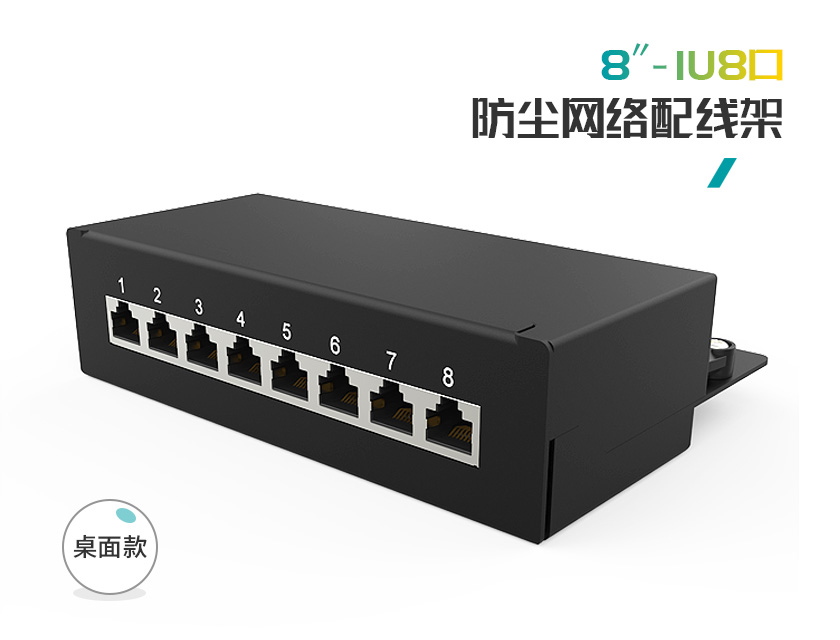

1U8口-屏蔽防尘网络配线架(无挂耳)

90°网络配线架安装方法如下:

以英曼1U8口-屏蔽防尘无挂耳网络配线架(全包围款)为例

1,准备好工具:打线刀、配线架、轧带、网线、斜口钳、螺丝刀;

2,利用打线刀剥开网线外皮,长度大约5cm,不要太长也不要太短;

3,用钳子将网线中的十字骨架剪掉,整理出网线线芯;

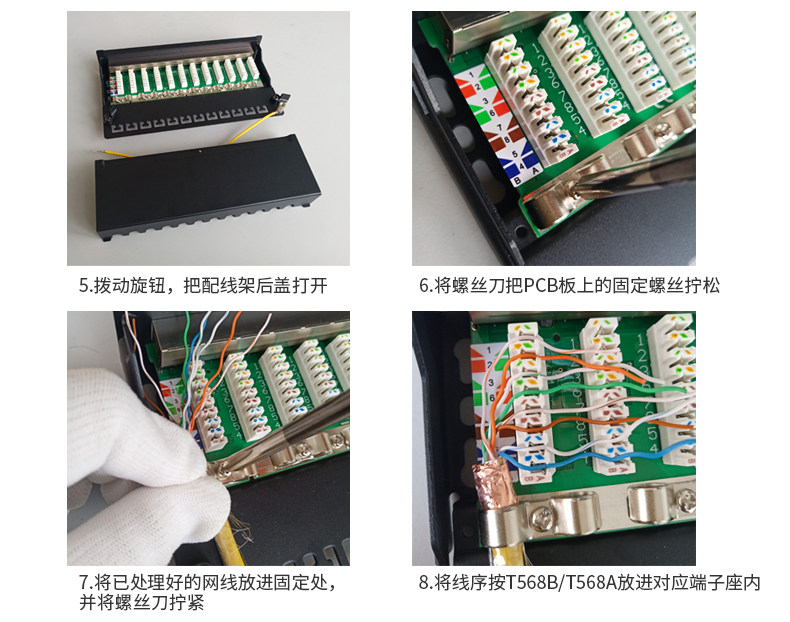

4,拿出配线架,拨动配线架的旋钮,打开配线架的后盖。用螺丝刀把PCB板上的固定螺丝拧松;

5,将整理出的一根根网线线芯按照配线架上接线标准(T568A/T568B)上标识的颜色和顺序进行排线;

6,用打线刀将一根根整理好的网线线芯压进配线架端子座内,并用斜口钳将多余网线线芯剪去;

7,其余网线如此反复(1~6步骤)后将好的一组两根网线放入锁线夹中,用螺丝刀锁紧,后端用轧带固定住;

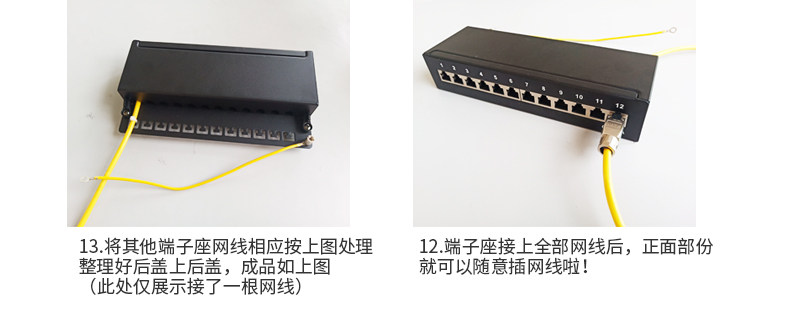

8,最后盖上防尘盖板,锁上旋转卡口。即可完成打线安装。


网络配线架
网络配线架
网络配线架
